序言
為貫徹《中華人民共和國環境保護法》和《中華人民共和國水污染防治法》，保護生態環境，保障人體健康，實施污染源污染物排放監測，規范水污染源在線監測系統的安裝技術要求，生態環境部制定了《水污染源在線監測系統(CODcr、NH3-N等)安裝技術規范》HJ 353-2019。
方案概述
針對水污染源在線監測系統的特點，基于水污染源在線監測設備的研發、生產、以及相關的運營經驗，德潤厚天推出水污染源在線監測系統整體解決方案。
該系統能夠長期、穩定、可靠運行，可實現對現場污染源(廢水)的樣品采集、樣品分析、分析結果上傳等全過程的數字化管理，提高企業及監管部門的管理水平。
系統組成
水污染源在線監測系統由水污染源排放口、流量監測單元、監測站房、水質自動采樣單元及數據控制單元，流量計、水質自動采樣器及水質自動分析儀組成。
流量監測單元：是負責測定企業排放污染源流量的單元，根據企業排放污染源的方式及排量的大小，可以在其排放口安裝三角堰、矩形薄壁堰、巴歇爾槽等標準化堰槽。使用管道排污的企業也可以安裝管道流量計來實現流量的測量。
水質自動采樣單元：在整個系統中實現采集實時水樣及混合水樣、超標留樣、平行監測留樣、比對監測留樣的單元，供水污染源在線監測儀器分析測試。
水質污染源在線監測儀器：在整個系統中用于在線連續監測污染物濃度和排放量的儀器，儀表。
數據控制單元：協調統一運行水污染源在線監測系統，采集、儲存、顯示監測數據及運行日志，向監控中心平臺上傳污染源監測數據，實現整個水污染源在線監測系統內部儀器設備聯動，自動完成水污染源在線監測儀器的數據采集、整理、輸出及上傳至監控中心平臺，接受監控中心平臺命令控制水污染源在線監測儀器運行等功能的單元。
監測站房：德潤厚天污染源在線監測系統實行專房專用，站房內安裝空調和冬季采暖設備，環境溫度、相對濕度和大氣壓等符合GB/T 17214 的要求。配置合格的配電設備，給、排水設施，完善規范的接地裝置和避雷措施、防盜和防止人為破壞的設施。

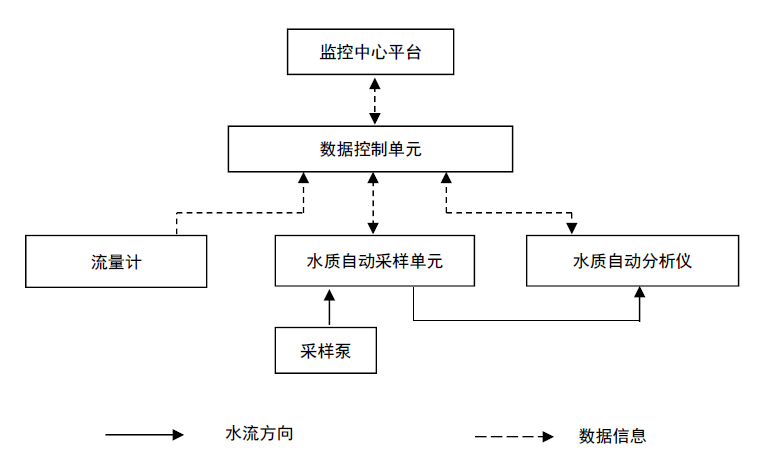

污染源在線監測系統組成示意圖

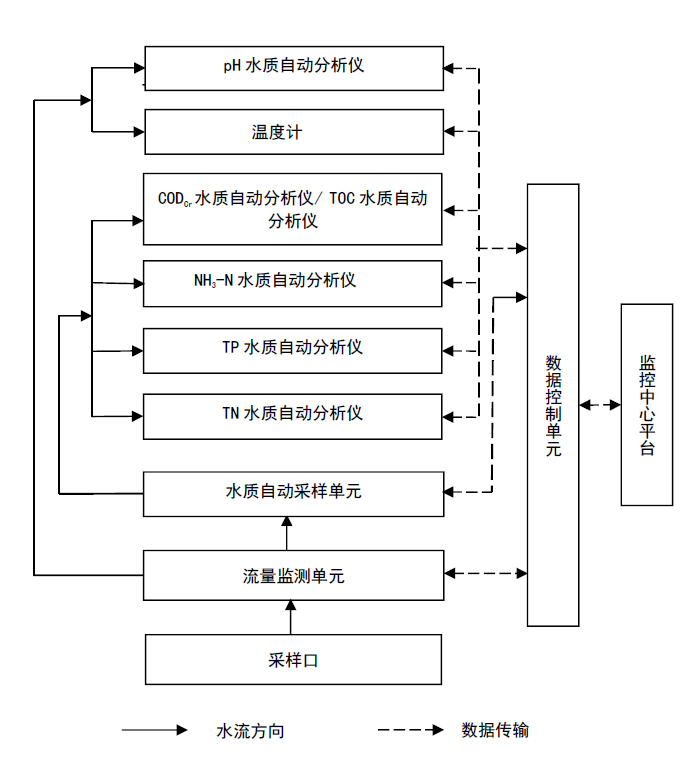

數據控制單元示意圖
水污染源在線監測儀器性能指標
|
儀器類型 |
調試項目 |
指標限值 |
|
|
明渠流量計 |
液位比對誤差 |
12 mm |
|
|
流量比對誤差 |
± 10 % |
||
|
水質自動采樣器 |
采樣量誤差 |
± 10 % |
|
|
溫度控制誤差 |
± 2 ℃ |
||
|
CODcr水質自動分析儀/ TOC水質自動分析儀 |
24 h漂移 |
20%量程上限值 |
± 5% F.S. |
|
80%量程上限值 |
± 10% F.S. |
||
|
重復性 |
≤ 10 % |
||
|
示值誤差 |
± 10 % |
||
|
實際水樣比對 |
CODCr<30mg/L（用濃度為20～25 mg/L的標準樣品替代實際水樣進行試驗） |
±5 mg/L |
|
|
30mg/L≤實際水樣CODcr<60mg/L |
± 30 % |
||
|
60mg/L≤實際水樣CODcr<100mg/L |
± 20 % |
||
|
實際水樣CODcr≥100mg/L |
± 15 % |
||
|
NH3-N水質自動分析儀 |
24 h漂移 |
20%量程上限值 |
± 5% F.S. |
|
80%量程上限值 |
± 10% F.S |
||
|
重復性 |
≤ 10 % |
||
|
示值誤差 |
± 10 % |
||
|
實際水樣比對 |
實際水樣氨氮<2 mg/L （用濃度為1.5 mg/L的標準樣品替代實際水樣進行試驗） |
± 0.3 mg/L |
|
|
實際水樣氨氮≥2 mg/L |
± 15 % |
||
|
TP水質自動分析儀 |
24 h漂移 |
20%量程上限值 |
± 5% F.S. |
|
80%量程上限值 |
± 10% F.S. |
||
|
重復性 |
≤ 10 % |
||
|
示值誤差 |
± 10 % |
||
|
實際水樣比對 |
實際水樣總磷<0.4 mg/L （用濃度為0.3 mg/L的標準樣品替代實際水樣進行試驗） |
± 0.06 mg/L |
|
|
實際水樣總磷≥0.4 mg/L |
± 15 % |
||
|
TN水質自動分析儀 |
24 h漂移 |
20%量程上限值 |
± 5% F.S. |
|
80%量程上限值 |
± 10% F.S. |
||
|
重復性 |
≤ 10 % |
||
|
示值誤差 |
± 10 % |
||
|
實際水樣比對 |
實際水樣總氮<2 mg/L （用濃度為1.5 mg/L的標準樣品替代實際水樣進行試驗） |
± 0.3 mg/L |
|
|
實際水樣總氮≥2 mg/L |
± 15 % |
||
|
pH水質自動分析儀 |
示值誤差 |
± 0.5 |
|
|
24 h漂移 |
± 0.5 |
||
|
實際水樣比對 |
± 0.5 |
||
